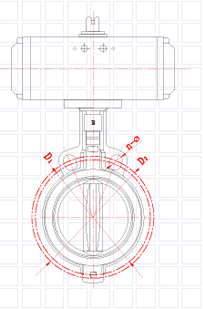

气动中线对夹式蝶阀
外型尺寸参数表 单位:mm

规格

 D1

D2

 H1

 H2

 L

 n-φ



驱动形式

mm

in

50

2″

120

125

66

172

42

2-19

气动式驱动

65

2.5″

138

145

73

182

44.7

2-19

80

3″

152

160

80

192

45.2

2-19

100

4″

180

191

102

212

52.1

2-19

125

5″

210

216

117

222

54.4

2-19

150

6″

240

240

131

232

55.8

2-23

200

8″

295

300

164

278

60.6

2-23

250

10″

350

362

195

436

65.5

2-23

300

12″

400

432

236

518

76.5

2-23

350

14″

460

476

263

615

76.9

2-23

400

16″

515

515

322

639

86.5

4-28


备注:

1. 表中数值为气动执行机构处于无压状况下的尺寸。
2. 气动执行机构上所需要的配套附件请与本公司销售部联系。
3. 气动执行机构具体参数参照公司气动执行器说明书。
