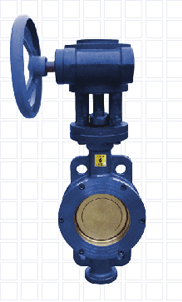

该阀门采用三维偏心斜锥形密封副，蝶板采用新型金属片与弹性材料层叠而成。利用蝶板转动压紧密封，开启确保密封面完全脱离接触，即减轻了密封面摩擦阻力,又使的密封面具有一定的磨损补偿功能,从而增强了密封可靠性,保证了密封面不受损伤。该蝶阀的结构特点排除了其它类型蝶阀开过位而不能密封的缺点同时也克服其他类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀可根据不同介质及环境，选择相应的密封面材料，以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。
特点
1、本产品采用独特的三偏心结构设计，不仅结合了双偏心结构的优点，同时还具备角偏心的优异
性能。
2、造型美观、结构紧凑、启闭灵活方便、安装流体阻力小、易于维护和保养。
3、密封圈采用多层次复合材料制造，具有强度高、耐高温、耐腐蚀、密封性能可靠等优点。
4、根据客户需求可将密封制作成双向密封以满足不同工况的要求。
|
|

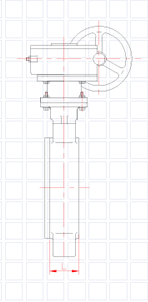

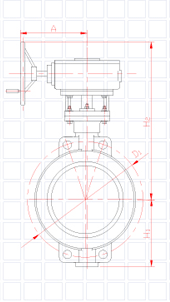

规格 |
D1 |
H1 |
H2 |
L |
A |
mm |
in |
50 |
2″ |
120 |
112 |
350 |
43 |
200 |
65 |
2.5″ |
138 |
115 |
370 |
46 |
200 |
80 |
3″ |
152 |
120 |
380 |
49 |
220 |
100 |
4″ |
180 |
138 |
420 |
56 |
240 |
125 |
5″ |
210 |
164 |
460 |
64 |
260 |
150 |
6″ |
240 |
175 |
555 |
70 |
280 |
200 |
8″ |
295 |
208 |
605 |
71 |
320 |
250 |
10″ |
350 |
243 |
680 |
76 |
360 |
300 |
12″ |
400 |
283 |
825 |
83 |
460 |
350 |
14″ |
460 |
310 |
900 |
92 |
500 |
400 |
16″ |
515 |
340 |
980 |
102 |
540 |
450 |
18″ |
565 |
380 |
1030 |
114 |
580 |
500 |
20″ |
620 |
410 |
1105 |
127 |
620 |
600 |
24″ |
725 |
470 |
1310 |
154 |
660 |
700 |
28″ |
840 |
550 |
1435 |
165 |
750 |
800 |
32″ |
950 |
640 |
1605 |
190 |
800 |
900 |
36″ |
1050 |
710 |
1745 |
203 |
850 |
1000 |
40″ |
1160 |
770 |
1885 |
216 |
1000 |
1200 |
48″ |
1390 |
890 |
2105 |
254 |
1050 |
|
